午夜福利中文字幕在线亚洲,久久久影视一区二区三区,宅福利国产精品无码视频,扁桃体肿大有黄色分泌物

威凱EP420產(chǎn)品特點(diǎn)：

1.增韌型雙組份環(huán)氧樹脂結(jié)構(gòu)膠，不含甲醛，無 VOC；

2.常溫固化，操作時間，易刮膠；

3.固化后有極佳的韌性、極高的粘接強(qiáng)度；

4.固化物耐酸堿性能好，防潮防水、防油防塵性能佳，耐濕熱和大氣老化；

5.固化物具有良好的絕緣、抗壓、粘接強(qiáng)度高等電氣及物理特性！

使用范圍：

適用于金屬、玻璃、陶瓷、木材、復(fù)合材料、碳纖制品、工程塑料等硬質(zhì)材料的粘接與互粘。

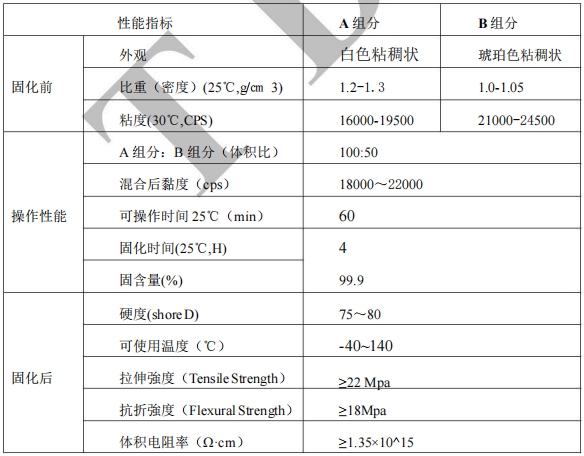

技術(shù)參數(shù)：

延伸閱讀：

1. dp420膠水說明書：從成分到應(yīng)用的全面解析

關(guān)鍵詞：dp420膠水說明書、使用方法、注意事項(xiàng)
結(jié)構(gòu)：

1. 產(chǎn)品概述

• dp420膠水是一種高性能環(huán)氧樹脂膠，專為金屬、陶瓷、玻璃等材料的粘接設(shè)計。

• 主要成分：環(huán)氧樹脂、固化劑、填料，比例通常為1:1混合。

2. 使用步驟

• 步驟1：表面處理
  清潔粘接面，去除油污、灰塵（建議使用丙酮或酒精擦拭）。

• 步驟2：混合膠水
  按比例混合A/B組分，攪拌至顏色均勻（約2分鐘）。

• 步驟3：涂膠與固化
  涂膠后加壓固定，常溫下24小時初步固化，72小時達(dá)最大強(qiáng)度。

3. 注意事項(xiàng)

• 避免接觸皮膚，需佩戴手套操作。

• 未固化膠水可用丙酮擦拭，固化后需機(jī)械去除。

4. 常見問題

• 膠水混合后變稠怎么辦？
  可能因溫度過高導(dǎo)致，建議在25℃以下環(huán)境操作。

•


2. dp420膠水固化時間：如何通過溫度控制提升效率？

關(guān)鍵詞：dp420膠水固化時間、加速固化方法
核心內(nèi)容：

1. 標(biāo)準(zhǔn)固化條件

• 初固時間：4-6小時

• 完全固化：72小時

• 常溫（25℃）下：

2. 溫度對固化的影響

• 低溫環(huán)境（10℃）：固化時間延長至120小時以上。

• 高溫加速（80℃）：通過烘箱加熱，1小時內(nèi)完成固化。

3. 實(shí)操建議

• 需快速固化時，可采用階梯升溫法：先40℃預(yù)熱30分鐘，再升至80℃保持30分鐘。

3. dp420膠水使用溫度：極限范圍與性能變化

關(guān)鍵詞：dp420膠水使用溫度、耐溫性
數(shù)據(jù)對比：

應(yīng)用場景：

• 汽車引擎艙部件（長期耐溫≤120℃）

• 電子元器件封裝（需避免持續(xù)高溫）

4. dp420和dp460有啥區(qū)別？5大參數(shù)對比

關(guān)鍵詞：dp420和dp460區(qū)別、環(huán)氧膠選擇
對比表格：

選購建議：

• 需快速固化選dp460，復(fù)雜縫隙填充選dp420。

5. dp420膠水怎么溶解？3種安全去除方法

關(guān)鍵詞：dp420膠水溶解、去除方法
解決方案：

1. 未固化膠水：丙酮浸泡擦拭。

2. 已固化膠層：

• 物理法：砂紙打磨或刀片刮除。

• 化學(xué)法：二氯甲烷加熱軟化（需通風(fēng)環(huán)境）。

警告：

• 避免使用強(qiáng)酸強(qiáng)堿，可能腐蝕基材！

6. dp420NS：耐高溫升級版特性解析

關(guān)鍵詞：dp420NS、耐高溫膠水
核心賣點(diǎn)：

• 耐溫提升至180℃（普通版為120℃），適用于航空航天高溫環(huán)境。

• 添加硅微粉填料，抗老化性能增強(qiáng)。

7. dp420膠水固化硬度：如何達(dá)到最佳效果？

關(guān)鍵詞：dp420膠水固化硬度、硬度測試
數(shù)據(jù)參考：

• 肖氏硬度：D級85（與硬質(zhì)塑料相當(dāng)）。

• 影響因素：

• 混合比例偏差→硬度下降30%

• 固化溫度不足→硬度僅為標(biāo)準(zhǔn)值60%

8. dp420絕緣嘛？電子行業(yè)應(yīng)用深度分析

關(guān)鍵詞：dp420絕緣性、電子膠水
性能驗(yàn)證：

• 體積電阻率：1×101?Ω·cm（優(yōu)于大部分工程塑料）

• 擊穿電壓：25kV/mm（滿足PCB板絕緣需求）

•


9. dp420膠水最怕三個東西：避坑指南

關(guān)鍵詞：dp420膠水弱點(diǎn)、使用禁忌
三大克星：

1. 紫外線：長期暴曬導(dǎo)致黃變脆化。

2. 強(qiáng)氧化劑：硝酸、雙氧水會分解環(huán)氧樹脂。

3. 有機(jī)溶劑：二甲苯、乙酸乙酯會溶脹膠層。
